產品名稱：進口蝶式止回閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
品牌：美國MILLER
美國MILLER進口蝶式止回閥概述：
美國MILLER進口蝶式止回閥是美國米勒根據API標準生產的，雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。
美國MILLER進口蝶式止回閥參數：
公稱通徑：DN40-DN1200
公稱壓力：0.6MPA-42MPA
設計溫度：-196℃-600℃
連接方式：對夾、
適用介質：氣、水、油、蒸汽、燃?xì)狻⒏g性流體
美國MILLER進口蝶式止回閥部件：
|
主 要 |
閥體 |
WCB(A105) |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18Ni12Mo2Ti |
0Cr17Ni1Mo2 |
00Cr17Ni14Mo2 |
|
閥體 |
CF8 |
CF8 |
CF8 |
CF3 |
CF8M |
CF8M |
CF3M | |
|
閥軸 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 | |
|
彈簧 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr19Ni10 |
0Cr17Ni12Mo2 |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |

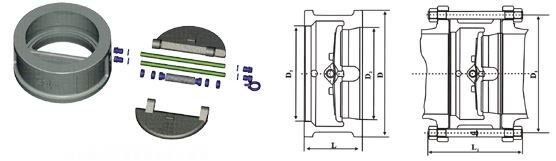

美國MILLER進口蝶式止回閥尺寸：
|
公稱壓力 |
公稱通徑 |
尺寸 |
重量 |
配管法蘭(供參考) | ||||||
|
L |
D |
D3 |
D2 |
螺栓孔中心 |
螺栓數量 |
螺栓直徑d |
螺栓長度L1 | |||
|
PN1.0MPa |
40 |
60 |
96 |
46 |
41 |
2 |
110 |
4 |
M16 |
150 |
|
50 |
60 |
109 |
56 |
51 |
2 |
125 |
4 |
M16 |
150 | |
|
65 |
67 |
129 |
73 |
65 |
3 |
145 |
4 |
M16 |
155 | |
|
80 |
73 |
144 |
88 |
80 |
4 |
160 |
8 |
M16 |
160 | |
|
100 |
73 |
164 |
108 |
102 |
6 |
180 |
8 |
M16 |
165 | |
|
125 |
86 |
194 |
132 |
127 |
8 |
210 |
8 |
M16 |
180 | |
|
150 |
98 |
220 |
160 |
152 |
13 |
240 |
8 |
M20 |
205 | |
|
200 |
127 |
275 |
210 |
203 |
24 |
295 |
8 |
M20 |
235 | |
|
250 |
146 |
330 |
266 |
254 |
37 |
350 |
12 |
M20 |
255 | |
|
300 |
181 |
380 |
310 |
305 |
50 |
400 |
12 |
M20 |
290 | |
|
350 |
184 |
440 |
355 |
350 |
76 |
460 |
16 |
M20 |
295 | |
|
400 |
191 |
482 |
405 |
400 |
110 |
515 |
16 |
M24 |
310 | |
|
450 |
203 |
542 |
455 |
450 |
135 |
565 |
20 |
M24 |
325 | |
|
500 |
219 |
597 |
505 |
500 |
158 |
620 |
20 |
M24 |
345 | |
|
600 |
222 |
698 |
605 |
600 |
320 |
725 |
20 |
M27 |
355 | |
|
700 |
305 |
811 |
700 |
695 |
380 |
840 |
24 |
M27 |
440 | |
|
800 |
305 |
918 |
800 |
796 |
560 |
950 |
24 |
M30 |
450 | |
|
900 |
368 |
1018 |
903 |
898 |
640 |
1050 |
28 |
M30 |
520 | |
|
1000 |
432 |
1124 |
1055 |
1050 |
900 |
1160 |
28 |
M33 |
590 | |
|
1200 |
524 |
1340 |
1205 |
1200 |
1400 |
1380 |
32 |
M36 |
695 | |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
