品牌：美國MILLER

美國MILLER進口倒吊桶式疏水閥概述：

美國MILLER進口杠桿浮球式疏水閥是美國米勒根據是遵循ANSIB16.34標準生產，倒吊桶式蒸汽疏水閥它是利用冷凝水和蒸汽密度差的工作原理，內部結構是由杠桿系統連接倒吊桶，克服蒸汽壓力開關。倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下。裝置剛啟動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連接杠桿帶動閥芯關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連接杠桿帶動閥芯開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

　　倒吊桶式蒸汽疏水閥是機械型蒸汽疏水閥中最堅固的疏水閥之一，它的優點是：不怕水擊，能連續排不冷凝氣體，抗污性能好；最高背壓≥90%，所有內件都是不銹鋼制造，耐磨損、抗腐蝕；球形閥芯和閥座是線接觸，密封性能好，使用壽命長；間斷排水和連續排水，能排接近飽和溫度冷凝水，使加熱設備達到最佳工作效率。倒吊桶式蒸汽疏水閥的閥座處于水密封的保護下，工作時無新鮮蒸汽泄漏，節能效果好。

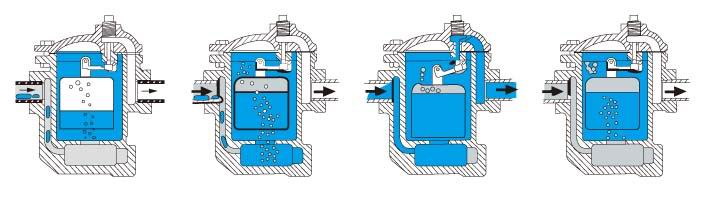

工作運轉流程圖     □空氣 ■蒸汽 ■凝結水

1、疏水閥關閉：

疏水閥初始充水后，蒸汽開始進入疏水閥并在倒吊桶頂部積聚，把倒吊桶浮起，將閥瓣推入閥座。

2、疏水閥開始打開：

冷凝水開始流入疏水閥，蒸汽和空氣被擠出倒吊桶，使桶漸失浮力，開始拉動閥瓣拉開閥座。

3、疏水閥排水：

當足夠的冷凝水進入疏水閥，蒸汽和空氣被擠出倒吊桶后，倒吊桶落下，將閥瓣拉離閥座，疏水閥向外推出冷凝水和空氣。

4、疏水閥關閉：

在冷凝水停止流入后，蒸汽進入疏水閥并浮起倒吊桶，迫使閥瓣插入閥座，循環重復。

美國MILLER進口倒吊桶式疏水閥參數：

公稱通徑：DN15-DN100

公稱壓力：1.6Mpa-4.0Mpa

設計溫度：-29℃-420℃

連接方式：內螺紋，法蘭

適用介質：蒸汽

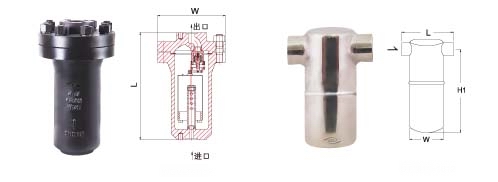

美國MILLER進口倒吊桶式疏水閥部件：

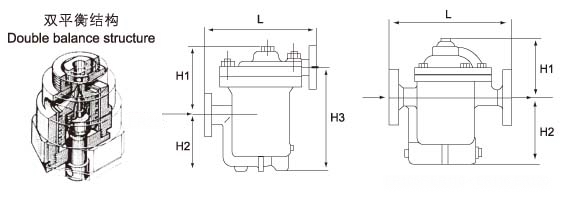

美國MILLER進口倒吊桶式疏水閥尺寸：

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
