咨詢熱線：0755-29748800
產品名稱：進口襯氟O型切斷球閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
enter; line-height: 13px; vertical-align: middle;">98
70
43
4-Φ15
25
169
150
210
115
85
65
4-Φ14
108
79.5
51
4-Φ15
32
169
165
232
140
100
75
4-Φ18
117
89
64
4-Φ15
40
201
180
274
150
110
85
4-Φ18
127
98.5
73
4-Φ15
50
209
200
287
165
125
100
4-Φ18
152
120.5
92
4-Φ19
65
242
220
327
185
145
120
8-Φ18
178
139.5
105
4-Φ19
80
275
250
363
200
160
135
8-Φ18
190
152.5
127
4-Φ19
100
332
280
398
220
180
155
8-Φ18
229
190.5
158
8-Φ19
125
385
320
432
250
210
185
8-Φ18
254
216
186
8-Φ22
150
450
360
475
285
240
210
8-Φ22
279
241.5
216
8-Φ22
200
562
400
615
340
295
265
12-Φ22
343
298.5
270
8-Φ22
250
722
450
740
405
355
320
12-Φ26
406
362
324
12-Φ25
300
830
610
885
460
410
375
12-Φ26
483
432
381
12-Φ25
美國MILLER(米勒)進口襯氟O型切斷球閥是一種360度直角回轉的切斷閥，在與流體接觸的閥體內壁和閥內組件均采用高溫模壓襯氟塑工藝， 包覆一層聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蝕材料，能達到切斷腐蝕性介質與閥體外殼的接觸，具有密封性能好，動作靈敏、流體通道呈直線型，流通能力大，與二位五通電磁閥及控制箱配套使用，可實現開關控制。廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
性能與特點
1. 耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕；
2. 流通能力大，且介質流向不受限制；
3. 密封性能好、泄漏量?。好芊忾y座采用聚四氟乙烯，具有可靠的密封性和自潤滑性，泄漏量低；
4. 除適用于一般的氣、液體外，更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質；
5. 結構簡單維修方便；
6. 配多彈簧的齒輪齒條氣動執行機構，以及角行程的電動執行機構，方便各種環境適用，是目前用量相當大的控制和切斷系統。
技術參數
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
額定流量 | 19 | 38 | 72 | 110 | 170 | 270 | 450 | 510 | 940 | |
配氣動執行機構 | 雙作用 | RP263 | RP263 | RP263 | RP275 | RP275 | RP2100 | RP2115 | RP2125 | RP2145 |
單作用 | RP163 | RP175 | RP175 | RP188 | RP1100 | RP1115 | RP1125 | RP1160 | RP1190 | |
配氣動執行機構 | 精小型 | 5 | 10 | 16 | 20 | 40 | 50 | |||
流量特性 | 快開 | |||||||||
公稱壓力（MPa） | 0.6MPa 、1.0MPa 、1.6MPa、2.5MPa 、150Lb | |||||||||
球芯轉角 | 90° | |||||||||
允許壓差（MPa） | 為介質工作壓力 | |||||||||
允許泄漏等級 | 軟密封： VI級(或無泄漏) | |||||||||
動作時間 (S) | 0.5-7 | |||||||||
信號接管螺紋操作壓力 | M10x11/400-800KPa(0.4-0.8MPa) | |||||||||
主要性能指示
項目 | 技術指示 | |
基本誤差(% ) | 不帶定位器 | 帶定位器 |
回差< (%) | 士 10 | 士1.5 |
死區< (%) | 8 | 1.5 |
漏泄量 | 6 | 0.6 |
允許泄漏量 | VI級(或無泄漏) | 10-4X閥額定容量 |
可配附件 | Vl級(或無泄漏) | 5x10-6x閥額定容量 |
額定流量KV偏差(%) | 電氣定位器或電/氣轉煥器、空氣過濾減壓器、 | |
主要零件材質
名稱 | 材質 |
閥體、閥蓋、球芯 | WCB 、LCB、CF8、CF8M、CF3M |
襯里材料 | PO、PE、PP、F46、F4、PFA |
密封圈、填料 、墊片 | 聚四氟乙烯 |
氣動執行機構 | 組合件(件氣動說明書) |
電動執行機構 | 組合件(件電裝說明書) |

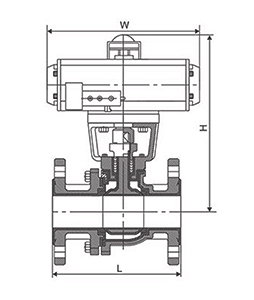

連接尺寸
外形尺寸 | PN1.6MPa | Class 150Lb | |||||||||
DN | W | L | H | D | K | d | n-Φd | D | K | d | n-Φd |
15 | 145 | 140 | 205 | 95 | 65 | 45 | 4-Φ14 | 89 | 60.5 | 35 | 4-Φ15 |
20 | 145 | 140 | 208 | 105 | 75 | 55 | 4-Φ14 | 上一篇：進口隔膜調節閥下一篇：進口襯氟波紋管調節閥
